Vapori de ulei și emulsie, filtrați cu o unitate montată direct pe mașină
Pentru mașini CNC cu incintă mică, unde nu ai loc pentru un echipament mare și nici nevoie de debite mari. Trei modele, de la 400 la 1400 m³/h. Funcționează atât pe ulei, cât și pe emulsie. Filtrele se spală, nu se cumpără.
REVEN X-CYCLONE, seria RJ, fabricat în Germania. Trei modele, de la 10 la 30 kg.
Trei serii. Nu e una mai bună, e una potrivită procesului tău
Alegerea se face după trei lucruri: volumul incintei mașinii, tipul de fluid și cât de densă e ceața. Dacă ți-a recomandat cineva un model fără să te întrebe astea, ai primit un preț, nu o soluție.
Seria RJ, unitatea compactă
Gabarit mic, se montează direct pe mașină. Elemente X-CYCLONE dispuse circular. Funcționează pe ulei și pe emulsie. Cea mai mică unitate din gamă merge pe alimentare monofazată.
Seria C, pentru emulsie
Separator mecanic și aglomerator de particule. Se folosește individual, pe fiecare mașină, sau centralizat, pentru mai multe CNC-uri conectate la un singur echipament.
Seria CE, cu celule electrostatice
Pentru mașinile care produc ceață de ulei generată termic, cu particule foarte fine: strunguri swiss-type, alimentare cu bară, viteze mari. Una până la trei celule electrostatice.
Separare mecanică, într-un corp cât o cutie de scule
Aerul extras din incinta mașinii trece prin elementele X-CYCLONE, dispuse circular. Particulele lichide sunt separate prin impact și se scurg înapoi, iar aerul curat se întoarce în hală.
Extracția din incintă
Unitatea se montează pe mașină și extrage aerul încărcat cu vapori de ulei sau emulsie direct din incinta de lucru, înainte ca acesta să iasă pe lângă uși.
Separare X-CYCLONE circulară
Elementele din inox și aluminiu, dispuse circular, separă mecanic particulele lichide prin impact. Nu e un material filtrant care se colmatează și se aruncă.
Opțional: HEPA sau condensare
Dacă procesul generează și fum, se adaugă un filtru HEPA. Dacă produce abur, o țeavă de condensare transformă vaporii în lichid înainte de intrarea în echipament.
Fluidul separat se recuperează, în loc să se depună pe pardoseală, pe dulapurile electrice și pe restul echipamentelor din hală.
Gabarit mic, consum mic, zero consumabile
La un echipament de filtrare, prețul de achiziție e partea vizibilă. Costul real se vede în trei ani, în facturi de casete și în ore de mentenanță.
Cel mai mic gabarit din gamă
RJ-1 măsoară 300 x 300 x 230 mm și cântărește 10 kg. Se montează pe mașină, nu lângă ea, și nu îți ocupă spațiu în hală.
78 W la modelul mic
Echipamentul merge în permanență, deci consumul electric intră direct în costul anual. RJ-1 funcționează pe monofazat, la 78 W.
Filtre lavabile, nu de schimb
Elementele X-CYCLONE sunt din inox și aluminiu. Se spală cu degresant industrial și se remontează. Nu cumperi casete noi la fiecare câteva luni.
Construcție din inox
Rezistență la coroziune într-un mediu cu fluide de răcire și umiditate. Izolația respectă standardele asociației germane pentru oțel inoxidabil, Warenzeichenverband Edelstahl Rostfrei.
Garanție pe elementele X-CYCLONE
Producătorul oferă garanție pe viață pentru elementele separatoare X-CYCLONE și pentru rezistența la coroziune a izolației. Condițiile exacte se trec în ofertă.
Funcționează pe ambele fluide
Aceeași unitate se folosește pe mașini cu ulei și pe mașini cu emulsie. Limita nu e fluidul, ci debitul și densitatea ceții.
Tehnologia de separare, explicată
Apasă pentru redare.

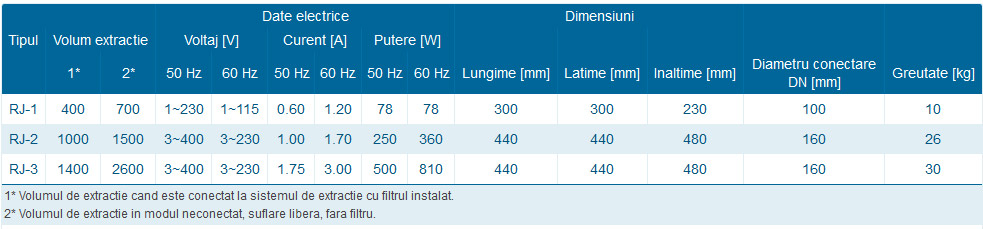

Trei modele, de la 400 la 1400 m³/h
Debitul se alege după volumul incintei mașinii. Atenție la coloana 1*: acela e debitul real, cu filtrul montat, nu cifra de catalog cu suflare liberă.
| Model | Volum extracție [m³/h] | Voltaj [V] | Curent [A] | Putere [W] | Lungime [mm] | Lățime [mm] | Înălțime [mm] | Racord DN [mm] | Greutate [kg] | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1* | 2* | 50 Hz | 60 Hz | 50 Hz | 60 Hz | 50 Hz | 60 Hz | ||||||
| RJ-1 | 400 | 700 | 1~230 | 1~115 | 0,60 | 1,20 | 78 | 78 | 300 | 300 | 230 | 100 | 10 |
| RJ-2 | 1000 | 1500 | 3~400 | 3~230 | 1,00 | 1,70 | 250 | 360 | 440 | 440 | 480 | 160 | 26 |
| RJ-3 | 1400 | 2600 | 3~400 | 3~230 | 1,75 | 3,00 | 500 | 810 | 440 | 440 | 480 | 160 | 30 |
1* Volumul de extracție când este conectat la sistemul de extracție, cu filtrul instalat.
2* Volumul de extracție în modul neconectat, suflare liberă, fără filtru.

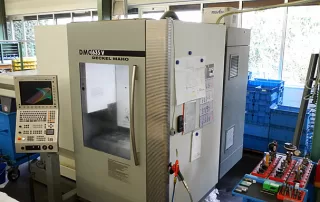

Unități montate pe mașini CNC
Instalări reale la fabrici din România. Apasă pe o imagine pentru mărire.
Ce adaugi doar dacă procesul tău o cere
Nu vindem opțiuni ca să umflăm oferta. Fiecare accesoriu rezolvă o situație concretă. Dacă nu ai situația, nu ai nevoie de accesoriu.
Țeavă de condensare
Transformă particulele din stare gazoasă în stare lichidă înainte de intrarea în echipament. Lichidul se colectează, iar elementele de filtrare nu se încarcă inutil.
Alege dacă: procesul tău generează abur.
Filtru HEPA
Treaptă finală de filtrare, montată după separarea mecanică. Spre deosebire de elementele X-CYCLONE, HEPA este un filtru de schimb, cu cost recurent.
Alege dacă: procesul generează și fum, nu doar ceață.
Trimite-ne dimensiunile incintei și tipul de fluid
Din volumul incintei și din densitatea ceții stabilim dacă seria RJ e suficientă sau dacă îți trebuie altceva. Îți spunem direct, chiar dacă răspunsul e un echipament mai ieftin.
Se montează pe mașinile pe care le ai deja în hală
Racordarea se face la incinta mașinii, indiferent de producător. Am instalat pe mașini de la, printre alții:
Cum măsurăm, ce filtre folosim, cum se spală
Trei lucruri pe care merită să le vezi înainte de a compara oferte. Apasă pe un clip pentru redare.
Cum măsurăm debitul de aer
Debitul din fișa tehnică nu e același cu debitul din hală. Iată cum îl verificăm la fața locului.
Ce filtre sunt în echipament
Separator mecanic și aglomerator de particule. Ce face fiecare și de ce nu se aruncă niciunul.
Cum se spală filtrele
Operațiunea completă, cu degresant, într-o mașină de spălat piese. Aici dispare costul cu consumabilele.
Ai nevoie de o mașină în care să speli elementele de filtrare? Vezi mașinile de spălat piese →
Ce am instalat și cum se comportă în exploatare
Cifre din fabrici din România, pe echipamente de filtrare a aerului de la CNC-uri.
Situații în care unitatea compactă e alegerea corectă
Mașini cu incintă mică
Strunguri și freze compacte, unde un debit de 400 sau 1000 m³/h acoperă complet volumul incintei.
Hale fără loc liber
Unitatea se montează pe mașină, nu lângă ea. Nu pierzi suprafață de producție pentru un echipament de filtrare.
Ateliere fără trifazic
Modelul RJ-1 funcționează pe alimentare monofazată, la 230 V. Este singura variantă din gamă care merge fără trifazic.
Peste 1.100 de sisteme instalate și 400+ colaborări cu fabrici din România. Ne-au ales, printre alții:
Ce întreabă de obicei cumpărătorii
Seria RJ este unitatea compactă, pentru incinte mici și debite mici, între 400 și 1400 m³/h. Funcționează atât pe ulei, cât și pe emulsie. Dacă ai o incintă mare sau mai multe mașini pe un singur echipament, mergi pe seria C, cu debite de până la 6500 m³/h. Dacă ai ceață de ulei densă, generată termic, ai nevoie de treaptă electrostatică, adică de seria CE.
Este cea mai compactă unitate din gamă. Modelul RJ-1 are 300 x 300 x 230 mm și cântărește 10 kg, iar RJ-2 și RJ-3 au 440 x 440 x 480 mm, la 26, respectiv 30 kg. Se montează direct pe mașina-unealtă, fără să ocupe spațiu în hală.
Modelul RJ-1 funcționează pe alimentare monofazată, la 230 V, cu un consum de 78 W. RJ-2 și RJ-3 sunt trifazate, la 400 V, cu 250, respectiv 500 W. Pentru un atelier fără trifazic, RJ-1 este singura variantă din toată gama.
Elementele X-CYCLONE sunt din inox și aluminiu și nu se înlocuiesc, ci se spală cu un degresant industrial și se remontează. Recomandarea standard este la aproximativ 6 luni, dar intervalul real depinde de încărcare. Singurul element de schimb este filtrul HEPA, dacă îl adaugi ca opțiune.
Pornim de la volumul incintei mașinii CNC, adică lungime x lățime x înălțime, și de la numărul de schimburi de aer necesare. De aceea îți cerem dimensiunile incintei sau direct volumul ei. Seria RJ acoperă 400, 1000 și 1400 m³/h cu filtrul montat, adică debitul real în exploatare.
Da, seria RJ se folosește pe ambele tipuri de fluid. Limita nu este fluidul, ci debitul și densitatea ceții. Dacă mașina produce ceață de ulei densă, generată termic la viteze mari de prelucrare, separarea mecanică singură nu este suficientă și îți recomandăm o unitate cu celule electrostatice.
Spune-ne ce mașini ai. Îți dimensionăm echipamentul.
Avem nevoie de trei lucruri: tipul de fluid (ulei sau emulsie), dimensiunile incintei mașinii CNC și numărul de mașini. Cu astea îți spunem dacă seria RJ e suficientă sau nu.
- ✓Dimensionare pe volumul incintei, nu pe un pachet standard
- ✓Îți spunem direct dacă îți trebuie o serie mai mare sau alta
- ✓Punere în funcțiune: cu documentație, în regie proprie, sau cu echipa BRINDUSTRY, pe ofertă separată
Formular cerere ofertă
Spune-ne ce mașini ai și ce fluid folosesc.
